45.0Hz-500Hz Araç Stereo Elektrik Güç Ölçerleri için AC Güç kaynağı

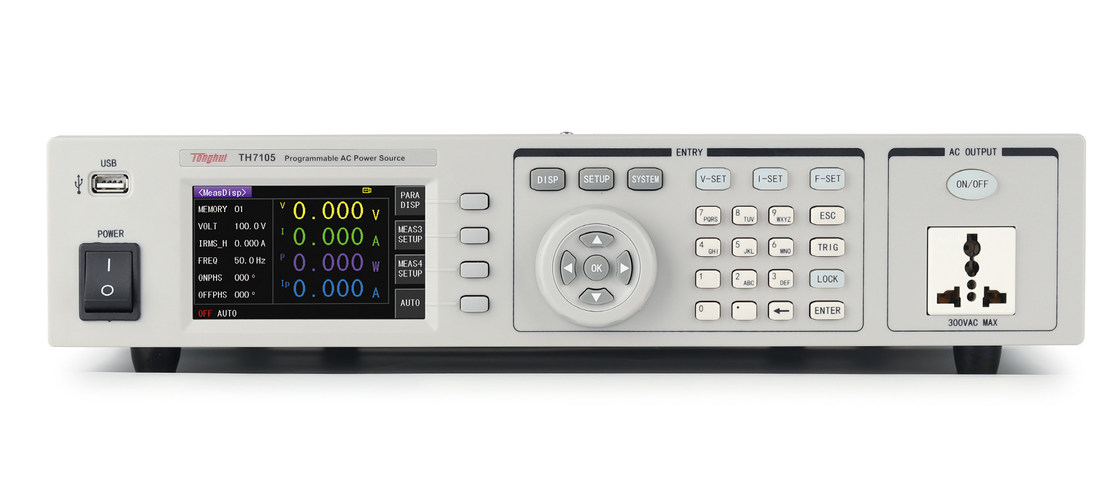

TH7105 45.0Hz-500Hz AC Güç kaynağı Güç Elektronik Testörü
-
Programlanabilir ve uzaktan kumanda: Gelişmiş DC güç kaynakları programlanabilir özellikler ve uzaktan kumanda yetenekleri sunar.USB gibi çeşitli iletişim protokolleri aracılığıyla bilgisayarlar veya kontrol sistemleri ile bağlantılı olabilirler., Ethernet veya GPIB (General Purpose Interface Bus). Bu, otomatik test, uzaktan çalışma ve daha büyük test kurulumlarına veya üretim sistemlerine entegrasyon sağlar.Programlanabilir DC Güç Tedarikçileri genellikle özel test dizilimleri oluşturmak ve karmaşık güç profillerini otomatikleştirmek için yazılım arayüzleri veya programlama dilleri sağlar.
-
Özellikleri
■ 24 bit renkli 4.3 inç 480 × 272 renkli LCD ekran, Çince ve İngilizce arayüzleri
■ Doğrusal çıkış tasarımı
■ Esnek ve uygun işletim: sayısal klavyeler, kaba ve ince ayar düğmesi
■ El kontrolü / program kontrolü modu çıkış fonksiyonu, zamanlama çıkış fonksiyonu, karartma modu çıkış fonksiyonu, artış ve çentik fonksiyonu
■ Ön panel çıkış fonksiyonu
■ Çizgi tutma fonksiyonu
■ Ayarlama parametrelerini ve test sonuçlarını sakla
■ Uygulama yazılımını yükseltmek için USB desteği
■ Çoklu koruma modları: akım korumasını ayarlayın (HI-A)
Aşırı voltaj koruması (OVP), düşük voltaj koruması (LVP)
Aşırı akım koruması (OCP), aşırı güç koruması (OPP)
Aşırı sıcaklık koruması (OTP)
■ Fan hızını kontrol etmek için iki vitesli sıcaklık
■ Uzaktan giriş ve çıkış fonksiyonları:
Uzaktan giriş: 7 hafıza grubunun giriş kontrolü
Uzak çıkış: PASS, FAIL, PROCESSING, iç çıkış anahtarı
■ Bellek kapasitesi:
El kitabı: 50 grup
Program kontrolü: 50 grup, 9 adım / grup
Uygulama
■ Motorlar ve transformatörler
■ Elektronik üretim tasarımı
■ Işıklandırma
■ Havacılık askeri
■ Ağ iletişim
■ Ses ve video ekipmanları
■ İzleme ekipmanları
■ Farklı ülkelerin güç özellikleri simülasyonu
■ Elektromanyetik uyumluluk ekipmanları
Özellikler
Model | TH7105 | TH7110 | TH7120 | |
Çıktı parametreleri | ||||
Adlık Güç | 500W | 1000W | 2000W | |
Çıkış Voltajı | 0-300V | |||
Çıktı Sıklığı | 45.0Hz-500Hz | |||
En yüksek akım | 0-150V | 4.2A | 8.4A | 16.8A |
(RMS) | 0-300V | 2.1A | 4.2A | 8.4A |
En yüksek akım | 0-150V | 16.8A | 33.6A | 67.2A |
(Sırak) | 0-300V | 8.4A | 16.8A | 33.6A |
Toplam Harmonik Distorsiyon (THD) | 45,0 -500Hz, ≤ 0,5% (resistif yük) | |||
Yaygın Parametreler |
Aşama | 1Ø/2W | ||
Kırık Faktörü | ≥ 4 | |||
Doğruluk ayarlama oranı | 0%1±10% | |||
Yük düzenlemesi | 0% 5 (resistif yük) | |||
Yanıt Zamanı | <100uS | |||
Parametreleri ayarla | ||||
Voltaj | -300V | |||
Çözünürlük/Doğruluk | 0.1V/±0,5%+2 basamak | |||
Sıklık | 45.0Hz -500Hz | |||
Çözünürlük/Doğruluk | <100Hz: 0.1Hz; ≥100Hz: 1Hz/±0.02% | |||
Başlangıç / Son Aşama Köşe | - 359 derece. | |||
Çözünürlük/Doğruluk | 1°/±1° ((45 - 65Hz) | |||
Ölçüm parametreleri | ||||
Voltaj | - 300V. | |||
Çözünürlük/Doğruluk | 0.1V/±0,5%+2 basamak | |||
Sıklık | 45.0Hz -500Hz | |||
Çözünürlük/Doğruluk | <100Hz: 0.1Hz; ≥100Hz: 1Hz/±0.1Hz | |||
Mevcut | 0-150V | 0.000 - 4.200A | 0.000 - 8.400A | 0.000 - 16.800A |
0-300V | 0.000 - 2.100A | 0.000 - 4.200A | 0.000 - 8.400A | |
Karar | 0.001A | |||
Doğruluk | ±0,5% + 5 basamak | |||
Zirve Akımı | 0-150V | 0.00 - 16.80A | 0.00 - 33.60A | 0.00 - 67.20A |
0-300V | 0.00 - 8.40A | 0.00 - 16.80A | 0.00 - 33.60A | |
Karar | 0.01A | |||
Doğruluk | ±5%+2 basamak | |||
Güç | Aralık | 0-500W | 0- 1000W | 0-2000W |
Karar | 0.1W | 0.1W ((0-1000W); 1W ((1000-2000W) |
||
Doğruluk | ±0,6%+5 basamak | |||
Güç faktörü | 0.001-1.000 | |||
Çözünürlük/Doğruluk | 0.001/±2%+2 basamak |
